17. Установка
объекта
 Установка
объекта для записи голограммы в частности и
работа с объектом на импульсной установке в
целом существенно проще, чем при работе с непрерывным
лазером. Не существует никаких ограничений на
материал, из которого изготовлен объект. Это
может быть и домашнее животное, цветы, брызги
воды и т.д. Поэтому основное внимание при установке
объекта уделяется работе над композицией и оптимальному
световому решению. Эта работа, как правило,
индивидуальная и определяется характером записываемого
объекта. Рассмотрим несколько примеров установки
разных объектов.
Классические
объекты
Классическими объектами считаются объекты, не
требующие специфической подсветки, для освещения
которых используется стандартная схема, описанная
в уроке 16. Это портреты
людей, домашних животных, классические натюрморты
с цветами и т.д. На рисунке вверху показано
готовое к съемке чучело сокола. Сокол закреплен
на объектном столике в съемочной кабине, закрытом
темной материей. На задней стенке кабины повешена
фотография неба. Сокол освещается с двух сторон
широкими пучками. Рассеянный свет освещает фотографию
неба на заднем плане. Это создает дополнительную
иллюзию пространства на голограмме. При установке
объекта проверяется расстояние от него до фотопластинки
(порядка 30-35 см) и отсутствие экранировки
опорного пучка верхней частью объекта. Опорный
пучок идет над объектом сверху вниз на фотопластинку
под углом 60 градусов и, если объект расположен
очень близко к фотопластинке, его верхняя часть
может заслонить опорный пучок. Так же раздельно
проверяется каждый из двух освещающих пучков,
которые должны падать точно на объект.
Светящиеся
надписи
 Светящиеся
надписи или знаки, висящие в пространстве за-
или перед основным голографическим изображением,
могут быть важным элементом в рекламных или
представительских голограммах. В сочетании с
основным объемным изображением, они дают интересный,
привлекательный эффект. На рис. справа таким

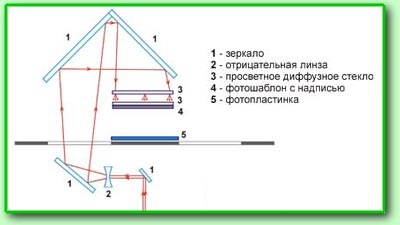

элементом является светящаяся стрелка. Для записи
надписи на голограмму схема освещения сильно
видоизменяется, см. рис. внизу.
Делитель
пучка и один из стеклянных диффузоров убирается,
и расширенный, но не рассеянный пучок направляется
на объектный столик, на котором монтируется
дополнительная оптическая схема. Освещающий
пучок двумя большими зеркалами 1 направляется
на первый стеклянный диффузор 3.
 Он служит
для повышения однородности освещающего пучка.
На расстоянии примерно 5 см от него, расположен
второй диффузор 3 с прикрепленным к его
стороне, обращенной к фотопластинке 5
фотошаблоном надписи 4. Для изготовления
голографической светящейся надписи необходим
негативный высококачественный фотошаблон этой
надписи (прозрачные буквы на темном поле). Сначала
надпись печатается на высококачественном принтере,
затем копируется на контрастную фотопластинку.
Для этих целей очень хорошо подходят фотопластинки
ВРП. Фотошаблон скрепляется с матовым стеклом,
причем для получения максимальной резкости надписи,
диффузная поверхность стекла должна прижиматься
к эмульсионной стороне фотошаблона. Фотошаблон
крепится на съемочном столике, в том месте пространства,
где он должен быть в голографическом изображении.
После настройки схемы, плоскость вокруг фотошаблона
закрывается экранами, чтобы на фотопластинку
при записи не попали посторонние пучки.
Пропускающая мастер голограмма объекта со светящейся
надписью записывается в два приема. Первой записывается
мастер голограмма объемного объекта и, после
съемки, измеряется его положение в съемочной
кабине. Фотошаблон устанавливается на предметном
столике с учетом этих измерений. Затем записывается
вторая мастер голограмма со светящейся надписью.
Обе голограммы после химобработки соединяются
вместе и положение изображения объемного объекта
и надписи окончательно совмещаются. Затем производится
копирование сдвоенной мастер голограммы. Иногда
приходится делать несколько пробных записей
мастер голограммы с надписью, чтобы более точно
расположить надпись в результирующем изображении.
Точечная
подсветка объекта оптоволоконным жгутом
Иногда требуется локальная, точечная, подсветка
деталей объекта, например, нити электрической
лампочки, см. рис. справа. (Известно, что самосветящиеся
объекты – свечи, электрические лампочки, фитили
и т.д., нельзя записать на голограмму, т.к.
на голограмме регистрируется только лазерный
свет, отраженный от объекта). Наиболее удобно
использовать для этих целей оптоволоконный жгут,
который можно закрепить в произвольном месте
на объектном столике или на стенке съемочной
кабины и направить пучок в требуемое место.
Схема комбинированного освещения объекта с помощью
обычного широкого пучка и оптоволоконного жгута
показана на рис. внизу. Сразу после светоделителя
1 обычный пучок расширяется отрицательной
линзой 2 и зеркалом 3 направляется
на просветный стеклянный диффузор 4 и
далее, на объект 6.
 Второй
пучок от светоделителя вводится в оптоволоконный
жгут 5, который закрепляется в съемочной
кабине и подсвечивает требуемую деталь объекта
6. Иногда, для более точной подсветки,
на конце жгута закрепляется линза, позволяющая
более точно скорректировать поле освещения.
Качество освещения объекта в этом случае, как
и в предыдущем, определяется только записью
пробных голограмм небольшого размера.
Литература.
1. С. П. Воробьев "Некоторые приемы записи изобразительных
голограмм импульсным лазером", материалы международного
форума "Голография ЭКСПО-2004", стр. 49.
-->
|
