16. Настройка
оптической схемы
Настройку оптической схемы импульсной голографической
установки можно условно разделить на две части
– подстройку импульсного лазера и настройку
освещающих пучков.
Подстройка импульсного лазера проводится, если
энергия лазерного пучка ослабла или ухудшилось
распределение интенсивности по сечению пучка.
Проверку проводят следующим, оригинальным способом.
Известно, что если обычную фотобумагу или фотопленку
проэкспонировать очень интенсивным пучком света,
произойдет восстановление металлического серебра
без всякого проявления (фотолиз). Это свойство
фотобумаги позволяет очень просто проверять
качество лазерного пучка, как внутри лазера,
при его формировании в инфракрасном диапазоне,
так и на выходе лазера.
Вырезается полоска фотобумаги шириной 3-4 см
и ставится на пути лазерного пучка. При попадании
пучка на фотобумагу слышен характерный щелчок
и появляется темное пятно – след пучка, по которому
можно легко определить как форму сечения пучка,
так и, приблизительно, его энергию.
 На
рис. 1(а, б) показаны фотографии пучка в наиболее
важных точках – на выходе задающего генератора
и на выходе лазера, причем из-за большой энергии
выходного пучка, фотобумага на выходе лазера
экспонировалась со стороны подложки, иначе структура
пучка была бы потеряна из-за переэкспозиции.
На рис. 1(в) показан пучок с нарушенным распределением
интенсивности из-за запыления выходного зеркала
резонатора задающего генератора. С таким пучком
записать качественную голограмму нельзя, и требуется
тщательная протирка соответствующего элемента
лазера. Измерение энергии лазерного пучка в
этом случае необходимо проводить специальным
измерителем энергии светового импульса.
 В
отличие от схемы Денисюка, где используется
только один записывающий пучок, в импульсной
установке возможны различные варианты освещения
объекта. Для стандартной съемки, например, портретов
или классических композиций, достаточно сформировать
три пучка - один опорный пучок и два пучка,

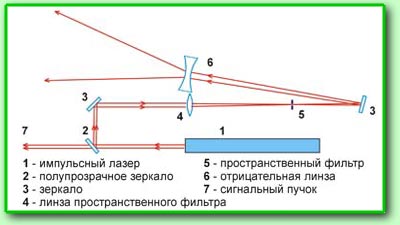

освещающих объект. Схема формирования опорного
пучка показана на рисунке вверху и включает
следующие элементы – импульсный лазер 1,
делитель пучка 2, зеркала 3, пространственный
фильтр 4, 5 и систему линз
6 (вторая, высокоапертурная, линза закреплена
на съемочной кабине, ее можно увидеть на третьем
рисунке урока 13)
для увеличения размера пучка до формата пластинки.
Делитель пучка 2 представляет собой плоскопараллельную
стеклянную пластинку. Это значит, что только
несколько процентов энергии лазерного пучка
идет на формирование опорного пучка. Остальная
энергия используется для освещения объекта.
Пространственный фильтр имеет необычную конструкцию
– линза 4 имеет фокус около метра. Это
связано с тем, что для короткофокусной линзы
или объектива от микроскопа плотность энергии
пучка в фокусе настолько велика, что может произойти
электрический пробой воздуха. При этом характеристики
лазерного пучка (спектр, когерентность) резко
ухудшаются. Диаметр отверстия диафрагмы пространственного
фильтра 5, соответственно, достаточно
большой – 1 мм.
 По
этой же причине первая линза 6 расширителя
пучка отрицательная и вообще не фокусирует лазерный
пучок. Настройка опорного пучка сводится к проверке
работы пространственного фильтра и положения
опорного пучка на фотопластинке. Пучок должен
проходить отверстие диафрагмы точно по центру,
не цепляясь за края и равномерно освещать плоскость
фотопластинки.
 Схема
формирования опорного пучка расположена на одном
столе с импульсным лазером, см. рис. вверху.

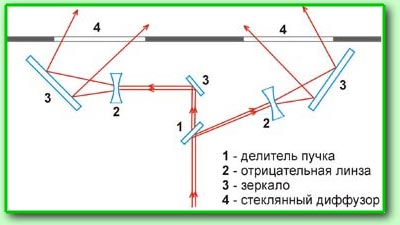

Схема формирования пучков, освещающих объект,
показана на рисунке справа. Делитель 1
делит пучок на два пучка примерно одинаковой
интенсивности, которые расширяются отрицательными
линзами 2 и зеркалами 3
 направляются
на стеклянные диффузоры 4. Рассеянный
диффузорами свет освещает объект съемки с двух
сторон.
Схема формирования пучков, освещающих объект,
расположена на специальном столике на передней
стенке съемочной кабины, см.
фото вверху.
-->
|
